Edificio de taller de acero prefabricado para uso industrial y manufacturero.
Marca MEITUO
El origen de los productos Shenyang, China
El tiempo de entrega Entre 25 y 40 días después de la aprobación del dibujo.
La capacidad de oferta 2000 toneladas al mes
Los talleres prefabricados de acero de Meituo ofrecen sistemas PEB con precisión de fábrica, con pórticos de acero Q355B, columnas de alma cónica y plazos de entrega de 25 a 40 días. Diseñados según las normas MBMA, AISC y Eurocódigo para fabricantes, transformadores y promotores industriales de todo el mundo.
Edificios prefabricados de acero para talleres – Sistemas PEB de precisión industrial para uso industrial
ElEdificio prefabricadoEl sistema PEB (estructuras prefabricadas de acero) es el referente mundial en la construcción de talleres industriales, combinando perfiles cónicos diseñados a medida, conexiones prefabricadas en taller y un montaje en obra mucho más rápido que el de las estructuras de acero convencionales. Meituo fabrica sistemas PEB completos para talleres industriales, plantas de fabricación, plantas de procesamiento e instalaciones de producción en Europa, Oriente Medio, África, el Sudeste Asiático y América. Todos los sistemas se entregan con cálculos certificados por ingenieros y una garantía estructural de 50 años.

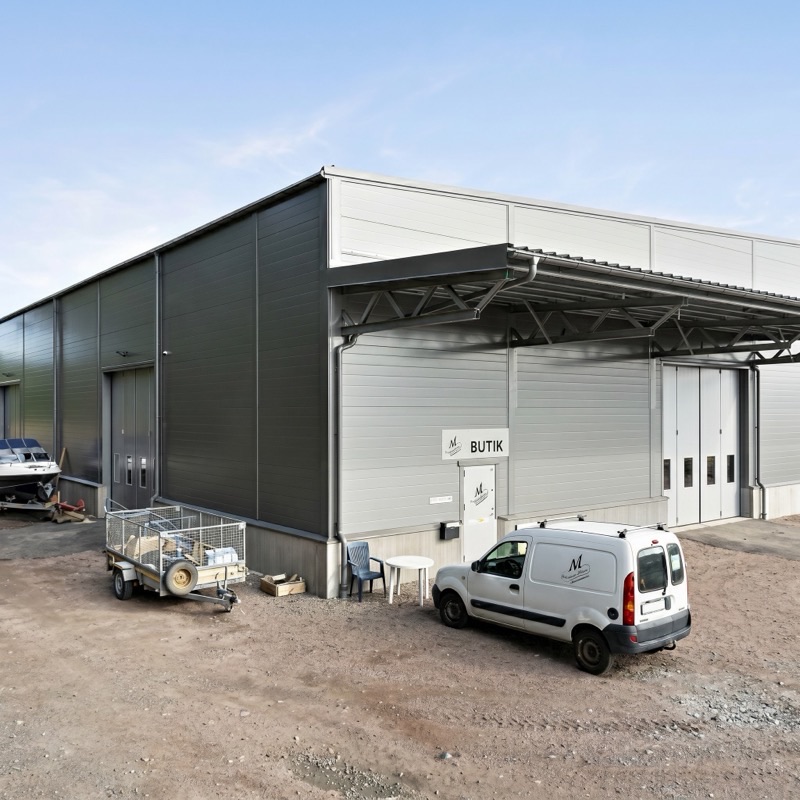

Figura 1. Edificio de taller de acero prefabricado con sistema de revestimiento aislante continuo.
1. ¿Qué diferencia a un edificio prefabricado de uno convencional de acero?
Un verdaderoEdificio prefabricadoNo se trata solo de una estructura prefabricada; está completamente diseñada en taller utilizando secciones de placa de alma cónica que siguen el diagrama de momento flector, lo que reduce el peso del acero entre un 25 % y un 35 % en comparación con los pórticos convencionales laminados en caliente. Cada elemento, perno y conexión se fabrica, perfora y etiqueta en taller, por lo que el montaje en obra se convierte en un simple ensamblaje atornillado. El resultado: menor tonelaje de acero, menor coste de fabricación y plazos de entrega en obra entre un 40 % y un 60 % más rápidos.
2. Envolvente de ingeniería estándar del taller de estructuras metálicas prefabricadas de Meituo
CadaNuestro tallerEl producto que entregamos se verifica conforme a las normas internacionales (MBMA 2018, AISC 360, Eurocódigo 3, ASCE 7, IS 800, SBC 306) mediante un análisis completo de elementos finitos en 3D. La tabla a continuación resume la configuración estándar; cada parámetro es totalmente personalizable.
| Parámetro | Gama estándar | Observaciones |
|---|---|---|
| Tramo libre | 12 m – 90 m | Marco primario de la web cónico |
| Altura del alero | 6 m – 30 m | Dimensionado para gancho de grúa + espacio libre |
| Espacio entre bahías | 6 m / 7,5 m / 9 m / 12 m | Optimizado para el módulo de la correa |
| Acero primario | Q355B / Q235B / ASTM A572 Gr.50 | Secciones de estructura web cónica |
| Acero secundario | Correa Z/C, tirante de amarre, tirante | Conformado en frío, galvanizado por inmersión en caliente |
| Techo y pared | Panel sándwich de una sola capa o de poliuretano/lana de roca de 50-150 mm | Paneles translúcidos para iluminación natural |
| Capacidad de la grúa | 1 t – 100 t | Grúa puente de viga simple o doble |
| Cargas de viento/nieve | Viento 0,30-1,10 kN/m², Nieve 0,30-2,50 kN/m² | Tifón y nieve nórdica verificados |
| Resistencia sísmica | Intensidad de hasta 8 grados | Según las disposiciones sísmicas de GB 50011 / IBC |
| Vida útil del servicio de diseño | 50 años | Elementos secundarios galvanizados por inmersión en caliente |
3. Por qué la construcción metálica prefabricada reduce a la mitad el cronograma del proyecto.
Un taller industrial típico de hormigón y ladrillo tarda entre 9 y 12 meses desde la cimentación hasta la entrega. A MeituoEdificio metálico prefabricadoSe alcanza el mismo hito en 4-5 meses, ya que la fabricación en taller se realiza en paralelo con los trabajos de cimentación en obra, y el trabajo in situ se convierte en un montaje sencillo mediante pernos en lugar de hormigón vertido in situ. Una entrega más rápida implica un inicio de producción más temprano, ingresos más rápidos y una TIR del proyecto considerablemente mejor.

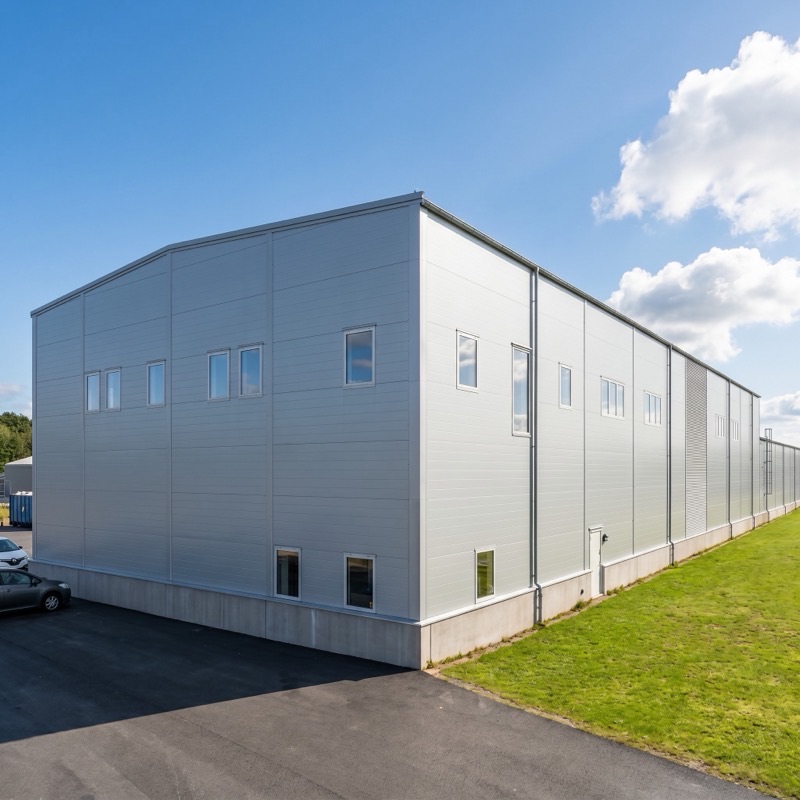

Figura 2. Edificio metálico prefabricado con paredes aisladas y ala de oficinas integrada.
4. Taller de acero prefabricado: diseñado para uso industrial pesado.
NuestroTaller de estructuras de acero prefabricadasLos sistemas están diseñados para los entornos industriales más exigentes: fundiciones, talleres de fabricación, salas de soldadura, instalaciones de mantenimiento minero y líneas de procesamiento químico. Las vigas de las vías de las grúas están diseñadas según la norma CMAA 70 / FEM 1.001 con comprobaciones de fatiga completas; las conexiones estructurales utilizan pernos de alta resistencia con agarre por fricción; y los bastidores primarios reciben un sistema anticorrosión de tres capas con clasificación ISO C3 a C5-M para la corrosividad atmosférica.
5. Estructuras de acero prefabricadas: Cumplimiento de códigos globales y personalización.
Como verdadero proveedor global de PEB, Meituo ofreceEstructura de acero prefabricadaPaquetes que cumplen con las normas MBMA, AISC, Eurocódigo, IS 800 (India), SBC (Arabia Saudita), AS/NZS 4600 (Australia) y NBC (Canadá). Cada proyecto incluye libros de cálculo sellados, modelos 3D en formato IFC, planos de anclaje y planos de montaje. Nuestro equipo de diseño de estructuras prefabricadas ha entregado más de 4000 edificios en más de 60 países.
Figura 3. Interior de la estructura de acero prefabricada con entreplanta integrada y vía para grúa.
6. Flujo de trabajo de entrega del proyecto
Paso 1 – Indagación y concepto:Envíenos las dimensiones del edificio, las especificaciones de la grúa, las cargas de diseño y el cronograma previsto; le responderemos en un plazo de 24 horas con el diseño conceptual de la estructura prefabricada y el presupuesto.
Paso 2 – Ingeniería detallada:Modelo 3D completo en Tekla / STAAD.Pro con cálculos detallados, disposición de pernos de anclaje y planos de montaje.
Paso 3 – Fabricación:Corte de chapa CNC, soldadura automática de bridas, taladrado, granallado Sa 2.5, pintura anticorrosión de tres capas.
Paso 4 – Control de calidad y carga:Inspección UT/MT al 100% de las soldaduras críticas, preensamblaje de prueba, carga de contenedores bajo supervisión de un ingeniero.
Paso 5 – Montaje del sitio:Equipo EPC opcional o supervisor en obra; estructura prefabricada típica de 5000 m² se monta en 30-45 días por un equipo de 12 personas.
7. Preguntas frecuentes (FAQ)
P1. ¿Cuánto puede reducirse el tonelaje de acero en un edificio prefabricado en comparación con un diseño convencional?
Un sistema de estructuras metálicas prefabricadas (PEB) diseñado correctamente, que utiliza secciones de alma cónicas, suele reducir el peso del acero entre un 25 % y un 35 % en comparación con los pórticos de sección H laminada en caliente para la misma luz y carga; lo que se traduce directamente en un coste de material entre un 20 % y un 30 % menor.
P2. ¿Qué normas cumple el Taller de Estructuras Prefabricadas de Acero (PEB Workshop)?
Los sistemas PEB de Meituo están diseñados conforme a las normas MBMA 2018, AISC 360, Eurocódigo 3, ASCE 7, IS 800, SBC 306 y AS/NZS 4600. Se proporcionan cálculos certificados conforme a cualquiera de estas normas bajo solicitud.
P3. ¿Puede un edificio metálico prefabricado soportar grúas puente de hasta 100 t?
Sí. Las columnas de alma cónica y las vigas de rodadura de grúa diseñadas soportan grúas puente de 1 t a 100 t (más altas con diseño personalizado), según CMAA 70 / FEM 1.001 con análisis completo de fatiga.
P4. ¿Cuál es el rango de precios típico para un taller de acero prefabricado?
Los precios FOB suelen oscilar entre 55 y 110 USD por metro cuadrado, dependiendo de la luz, la altura del alero, la carga de nieve y viento, las especificaciones del revestimiento y la integración de la grúa. Envíenos las coordenadas de su obra para obtener un presupuesto detallado.
P5. ¿Con qué rapidez pueden entregar una estructura de acero prefabricada de 5.000 m²?
Cronograma estándar: 3-4 semanas de ingeniería, 30-40 días de fabricación, flete marítimo por destino, 30-45 días de montaje en obra. Total: 4-5 meses llave en mano para un edificio de 5000 m².
P6. ¿Se puede diseñar el taller PEB para zonas sísmicas, huracanadas o con fuertes nevadas?
Sí. Nuestra envolvente estándar cubre hasta una intensidad sísmica de 8 grados, viento de 1,10 kN/m² (tifón) y nieve de 2,50 kN/m² (nórdico/alpino). Las cargas específicas del sitio se calculan según la normativa local.
P7. ¿También proporcionan el diseño de los cimientos?
Suministramos el plano de anclaje con todas las reacciones (axial, cortante, momento flector y fuerza de elevación). El diseño de la cimentación lo realiza normalmente un consultor civil local según el informe geotécnico local, y nosotros coordinamos los planos de interfaz.
8. Solicitar una propuesta de construcción prefabricada.
Listo para lanzar tu próximoEdificio prefabricado¿Tienes un proyecto? Envíanos las dimensiones del sitio, el uso previsto, las especificaciones de la grúa, las cargas de diseño y el cronograma previsto. Nuestro equipo de ingeniería te responderá en 24 horas con una propuesta personalizada que incluye renderizado 3D, lista de materiales y precios CIF/FOB.
